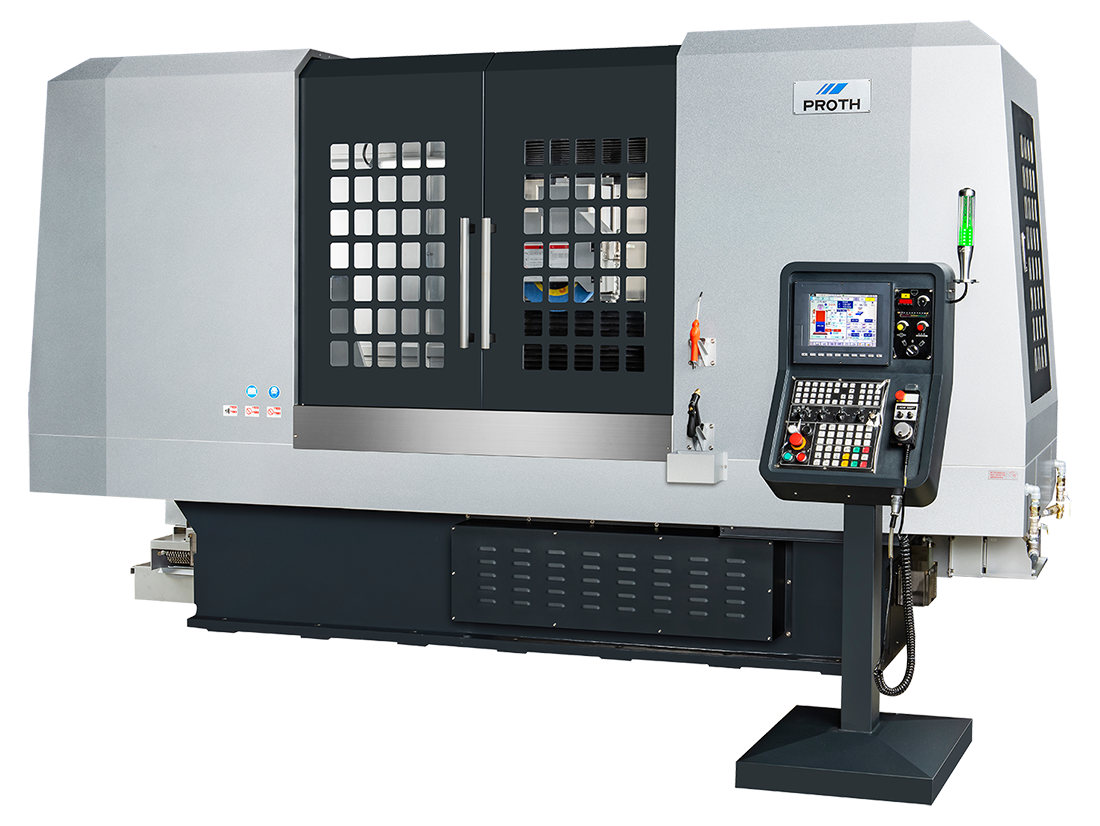

PSGC-50100E
Rectificator PROTH cu zonă de lucru 500x1000 mm.
Specificații tehnice
- Serie sursă
- PSGC-50100E
- Tip control
- AHR / manual-hidraulic
- Longitudinal Slideway
- Linear Guideway
- Cross Slideway
- Linear Guideway
- Vertical Slideway
- Linear Guideway
- Mișcare longitudinală
- Belt-drive+Servo Control
- Mișcare transversală
- Servo Control
- Avans vertical
- Servo Control
- Rapid up/Down
- Optional/Standard
- Auto Down Feed
- Standard
- Dressing Way
- Table-mounted Dressing Unit
- Cursă maximă (transversal × longitudinal)
- 560x1150 mm
- Înălțime centru arbore față de masă
- 700 mm
- Înălțime max. masă–disc standard
- 522 mm
- Suprafață de rectificare a mesei
- 500x1000 mm
- Viteză masă cu acționare prin curea
- 1-25 m/min
- Avans transversal intermitent aprox.
- 0.1-15 mm/feed
- Avans transversal continuu aprox.
- 2000 mm/min
- MPG per revolution
- 0.1mmx1/x5/x10 MPG per revolution
- MPG per division
- 0.001mmx1/x5/x10 MPG per division
- Deplasare rapidă aprox.
- 500 mm/min
- Dimensiune disc (Ø ext. × lățime × Ø int.)
- 355x50x127 mm
- Turație arbore (50/60Hz)
- 1500/1800 r.p.m.
- Motor arbore
- 7.5(11)kW/10(15)HP
- Servomotor transversal
- 1.5kW
- Servomotor vertical
- 0.75kW
- Motor acționare curea
- 3.5kW
- Greutate netă
- 5800 kg
- Greutate brută
- 6900 kg
- Dimensiuni (L × l × H)
- 4.05x3.175x2.9 m
