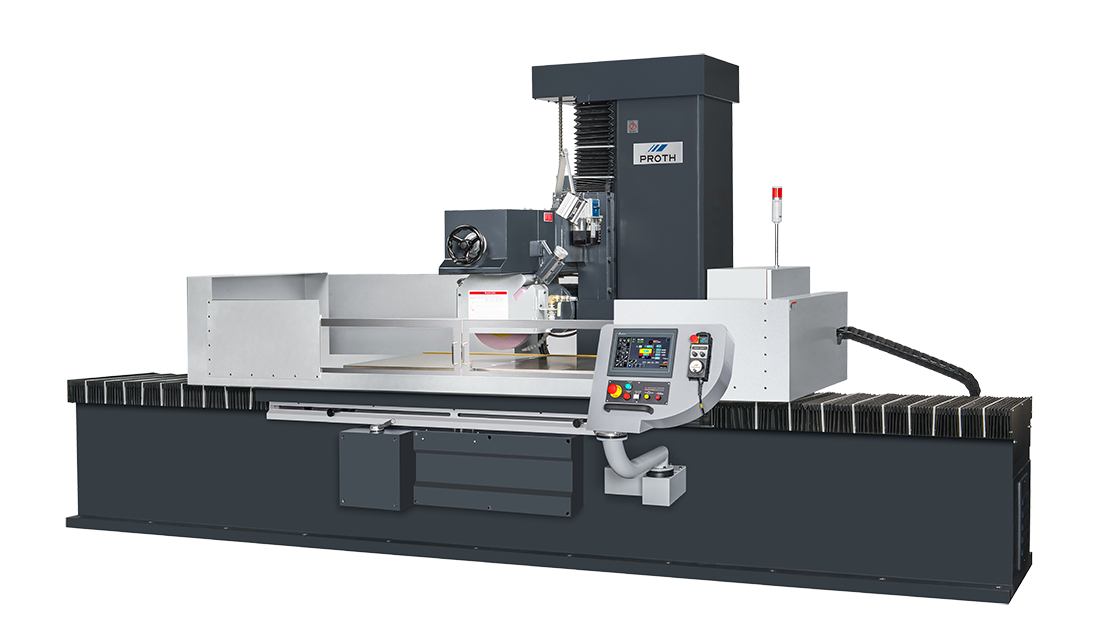

Proth · Rectificatoare plane over-arm
PSGO-60150AHR
Rectificator PROTH cu zonă de lucru 600x1500 mm.
Specificații tehnice
- Serie sursă
- PSGO-60150AHR / PSGO-75150AHR / PSGO-75220AHR / PSGO-75300AHR
- Tip control
- AHR / manual-hidraulic
- Ghidaje longitudinale
- Double Vee Ways
- Ghidaje transversale
- Flat Doveail Type Gibbed Ways
- Mișcare longitudinală
- Hydrulic
- Mișcare transversală
- Automatic
- Avans vertical
- Rapid Up/Down
- Auto Down Feed
- Optional
- Cursă maximă (transversal × longitudinal)
- 660x1650 mm
- Înălțime centru arbore față de masă
- 700(950) mm
- Înălțime max. masă–disc standard
- 522 mm
- Suprafață de rectificare a mesei
- 600x1500 mm
- Viteză masă hidraulică
- 1-25 m/min
- Avans transversal intermitent aprox.
- 0.1-15 mm/feed
- Avans transversal continuu aprox.
- 2000(50Hz)/2400(60Hz) mm/min
- Avans manual per rotație
- 0.25 mm
- Avans manual per diviziune
- 0.0025 mm
- Deplasare rapidă aprox. (opțional)
- 200 mm/min
- Dimensiune disc (Ø ext. × lățime × Ø int.)
- 355x50x127 mm
- Turație arbore (50/60Hz)
- 1500/1800 r.p.m.
- Motor arbore
- 7.5(11)kW/10(15)HP
- Motor hidraulic
- 5.6kW/7.5HP
- Greutate netă
- 9350 kg
- Greutate brută
- 10800 kg
- Dimensiuni (L × l × H)
- 5.1x2.5x2.6 m
