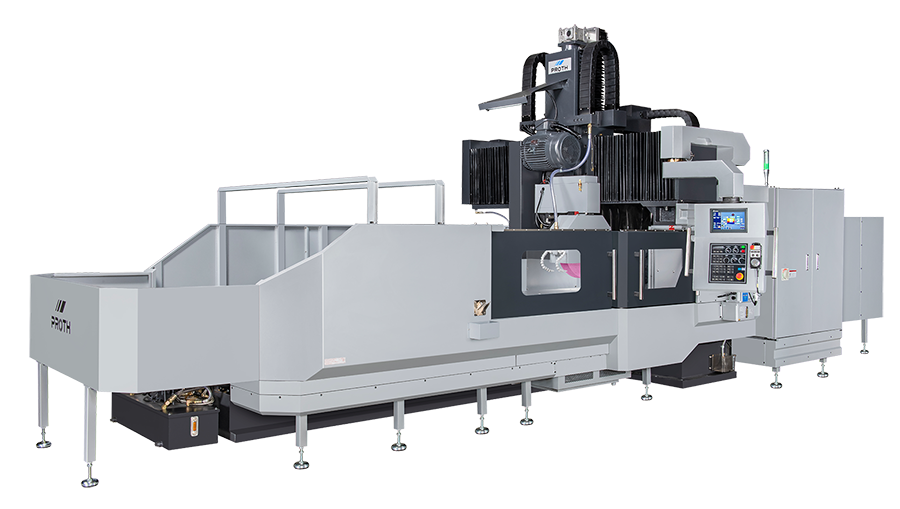

Proth · Rectificatoare plane CNC
PSGP-1220CNC
Rectificator PROTH cu zonă de lucru 1200x2000 mm.
Specificații tehnice
- Serie sursă
- PSGP-1215CNC / PSGP-1220CNC / PSGP-1225CNC / PSGP-1230CNC / PSGP-1240CNC
- Tip control
- CNC
- Ghidaje longitudinale
- Double Vee Ways
- Ghidaje transversale
- Flat-Dovetail Type Gibbed Ways
- Mișcare longitudinală
- Hydraulic
- Mișcare transversală
- CNC Controlled System
- Avans vertical
- CNC Controlled System
- Controler
- FANUC
- Cursă maximă (transversal × longitudinal)
- 1400x2150 mm
- Distanță disc–masă (cap vertical)
- 0-750mm
- Înălțime centru arbore față de masă
- approx. 1100mm
- Înălțime max. masă–disc standard
- 845mm
- Suprafață de rectificare a mesei
- 1200x2000 mm
- Viteză masă hidraulică
- 2-25(1-25)m/min
- Distanță între coloane
- 1400mm
- Avans transversal intermitent aprox.
- 0.1-35mm/feed
- Avans transversal continuu aprox.
- 3000mm/min
- Avans manual per rotație
- 5mm
- Avans manual per diviziune
- 0.02mm
- Deplasare rapidă aprox.
- 250mm/min
- Hand feed per division MPG
- 0.001mm
- Dimensiune disc (Ø ext. × lățime × Ø int.)
- 510x100x203mm
- Turație arbore (50/60Hz)
- 1150 r.p.m.
- Motor arbore cap orizontal
- 11(15,18.5)kW/15(20,25)HP
- Motor arbore cap vertical
- 7.5kW/10HP
- Motor hidraulic
- 7.5kW/10HP
- Greutate netă
- 14500kg
- Greutate brută
- 18000kg
- Dimensiuni (L × l × H)
- 6.2x4.6x3.9
- Avans rapid transversal aprox.
- 2000mm/min
- Increment minim avans transversal/vertical
- 0.001mm
- Viteză rapidă verticală
- 500mm/min
