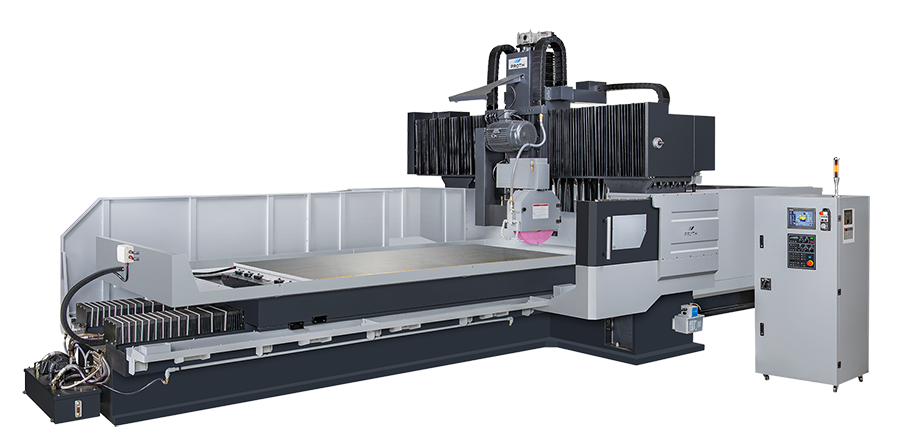

PSGP-1522AHR

Specificații tehnice

Serie sursă

PSGP-1522AHR / PSGP-1530AHR / PSGP-1540AHR / PSGP-1550AHR / PSGP-1560AHR

Tip control

AHR / manual-hidraulic

Ghidaje longitudinale

Double Vee Ways

Ghidaje transversale

Flat-Dovetail Type Gibbed Ways

Mișcare longitudinală

Hydraulic

Mișcare transversală

Automatic

Avans vertical

Rapid Up/Down

Auto Down Feed

AD1 Standard

Cursă maximă (transversal × longitudinal)

1900x2350 mm

Distanță disc–masă (cap vertical)

100-800(350-1000) mm

Înălțime centru arbore față de masă

approx.1100(1350) mm

Înălțime max. masă–disc standard

850 mm

Suprafață de rectificare a mesei

1500x2200 mm

Viteză masă hidraulică

2-25(1-25) m/min

Distanță între coloane

2000 mm

Avans transversal intermitent aprox.

0.1-35 mm/feed

Avans transversal continuu aprox.

2000 mm/min

Avans manual per rotație

10 mm

Avans manual per diviziune

0.05 mm

Deplasare rapidă aprox. (opțional)

220 mm/min

Avans MPG per rotație

0.1mm x1/x5/x10 MPG feed per revolution

Avans MPG per diviziune

0.001mm x1/x5/x10 MPG feed per division

Dimensiune disc (Ø ext. × lățime × Ø int.)

510x100x203.2 mm

Turație arbore (50/60Hz)

1150 r.p.m.

Motor arbore cap orizontal

11(15,18.5)kW/15(20,25)HP Horizontal head spindle motor

Motor arbore cap vertical

7.5kW/10HP Vertical head spindle motor

Motor hidraulic

13kW/17.5HP Hydraulic motor

Greutate netă

34000 kg

Greutate brută

37000 kg

Dimensiuni (L × l × H)

6.6x3.5x3.8 m
