Proth · Rectificatoare plane cu masă tip saddle

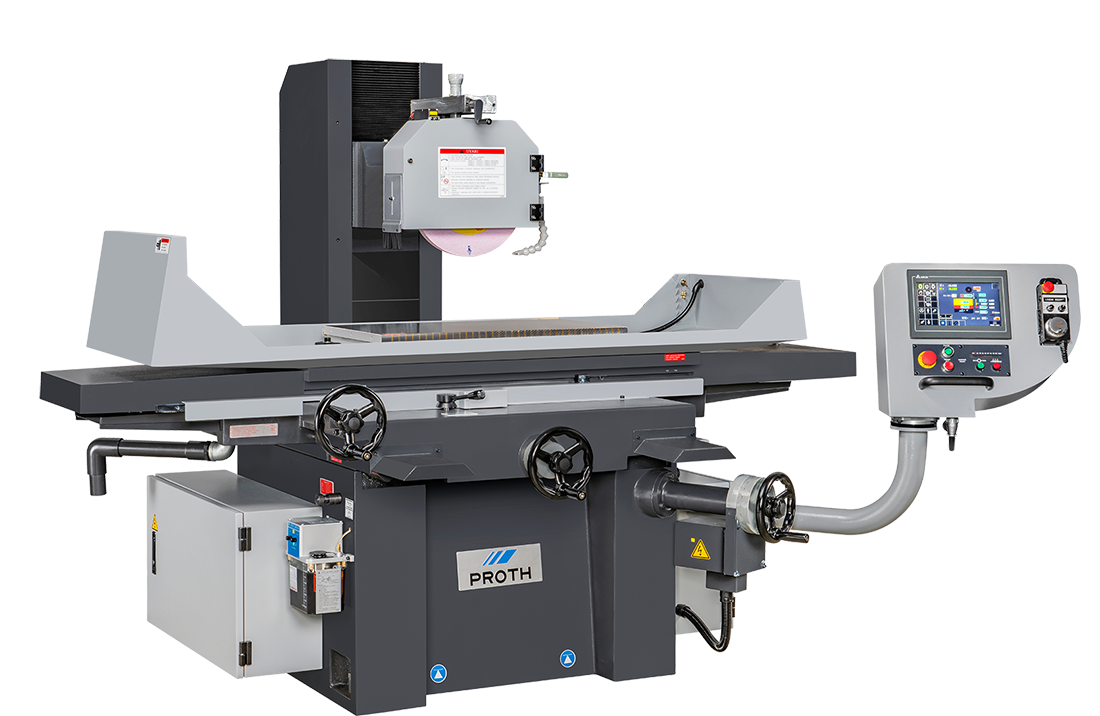

PSGS-4080AHR
Rectificator PROTH cu zonă de lucru 400x800 mm.
Specificații tehnice
- Serie sursă
- PSGS-2550AH / PSGS-3060BH / PSGS-4080AHR
- Tip control
- AHR / manual-hidraulic
- Ghidaje longitudinale
- One Vee Flat Way
- Ghidaje transversale
- Double Vee Ways
- Mișcare longitudinală
- Hydrulic
- Mișcare transversală
- Automatic
- Avans vertical
- Manual
- Rapid up/Down
- Optional/Standard
- Auto Down Feed
- Standard
- Cursă maximă (transversal × longitudinal)
- 460x900 mm
- Înălțime centru arbore față de masă
- 600 mm
- Înălțime max. masă–disc standard
- 422 mm
- Suprafață de rectificare a mesei
- 400x800 mm
- Viteză masă hidraulică
- 1-25(0.3-25) m/min
- Avans transversal intermitent aprox.
- 0.1-10 mm/feed
- Avans transversal continuu aprox.
- 1000 mm/min
- Avans manual per rotație
- 1 mm
- Avans manual per diviziune
- 0.005 mm
- Deplasare rapidă aprox. (opțional)
- 220 mm/min
- Dimensiune disc (Ø ext. × lățime × Ø int.)
- 355x38x127 mm
- Turație arbore (50/60Hz)
- 1500/1800 r.p.m.
- Motor arbore
- 3.7(5.6)kW/5(7.5)HP
- Motor hidraulic
- 2.2KW/3HP
- Greutate netă
- 2800 kg
- Greutate brută
- 3400 kg
- Dimensiuni (L × l × H)
- 2.55x2.1x1.9 m
