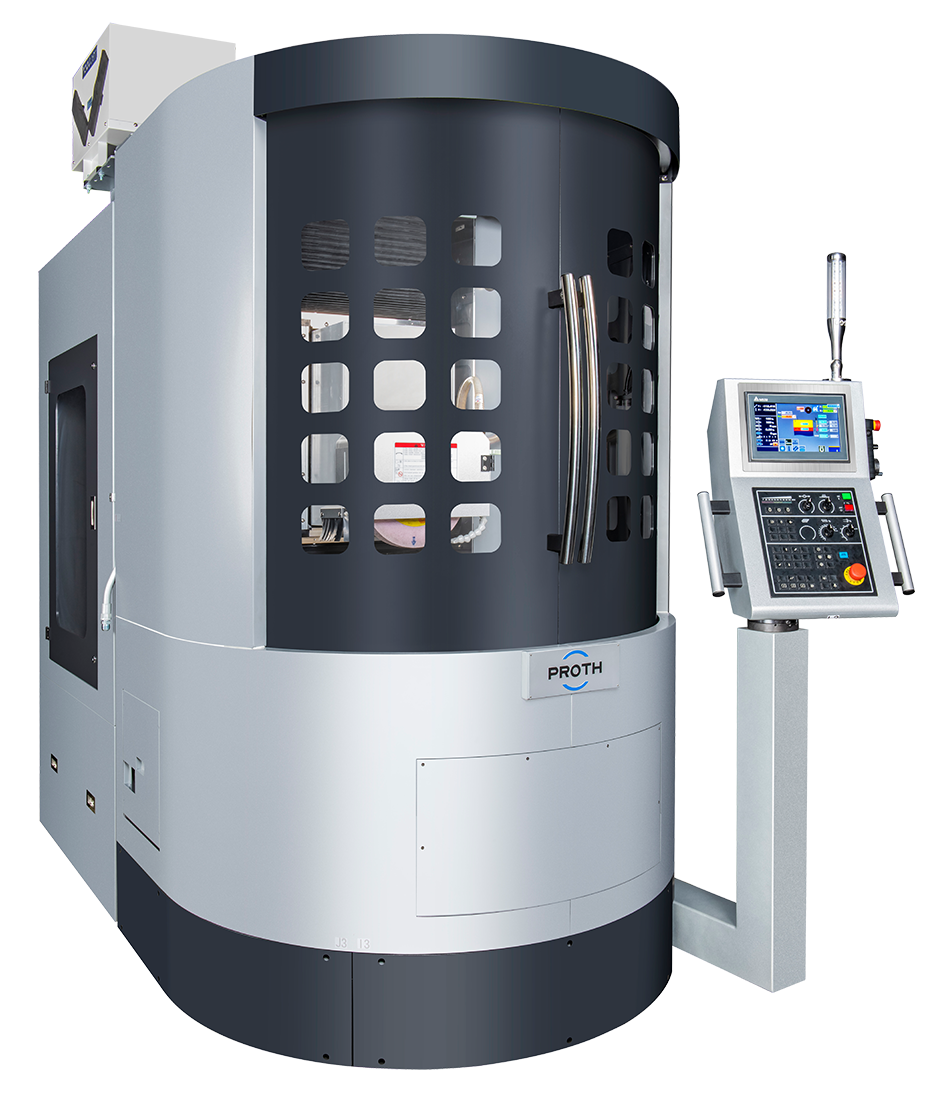

Proth · Rectificatoare cu masă rotativă
PSRC-500S
Rectificator PROTH cu zonă de lucru 500 mm.
Specificații tehnice
- Serie sursă
- PSRC-500S / PSRC-600S
- Tip control
- AHR / manual-hidraulic
- Ghidaje transversale
- Double Vee Ways
- Mișcare transversală
- Servo Control
- Avans vertical
- Rapid Up/Down
- Auto Down Feed
- Standard
- Rotary Table
- Bearings/Hydrostatic
- Rază maximă de rectificare
- 290 mm
- Înălțime centru arbore față de masă
- 500 mm
- Înălțime max. masă–disc standard
- 322 mm
- Diametru masă
- 500 mm
- Viteză maximă
- 10-60 (Hyd. Table 10-80) r.p.m.
- Motor masă
- 1.5kW/2HP (Hyd. Table 2kW) Table motor
- Avans transversal continuu
- 2000 mm/min
- Avans MPG per rotație
- 0.1mm x1/x5/x10 MPG feed per revolution
- Avans MPG per diviziune
- 0.001mm x1/x5/x10 MPG feed per divison
- Deplasare rapidă aprox. (opțional)
- 400 mm/min
- Dimensiune disc (Ø ext. × lățime × Ø int.)
- 355x50x127 mm
- Turație arbore (50/60Hz)
- 1500/1800 r.p.m.
- Motor arbore
- 7.5kW/10HP Spindle motor
- Greutate netă
- 4500 kg
- Greutate brută
- 5500 kg
- Dimensiuni (L × l × H)
- 2.5x1.9x2.6 m
