Proth · Serii noi cu masă rotativă

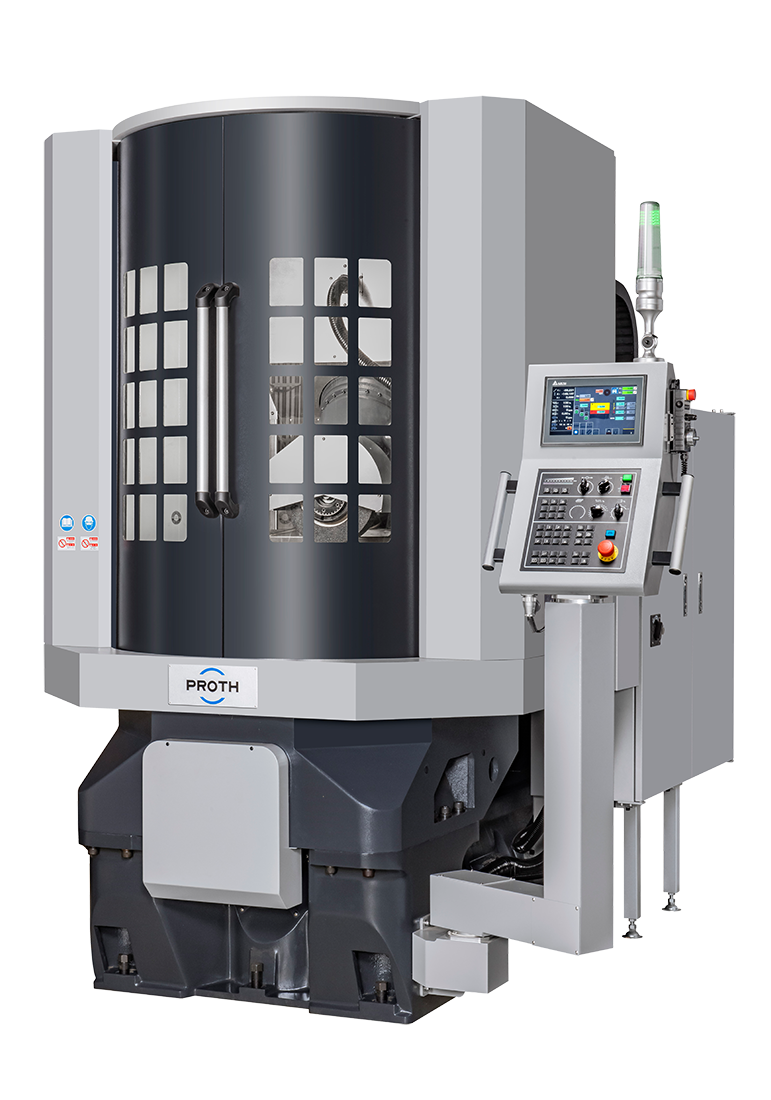

PSRC-600VH
Rectificator PROTH cu zonă de lucru 600 mm.
Specificații tehnice
- Serie sursă
- PSRC-600VH
- Tip control
- AHR / manual-hidraulic
- Cross Slideway
- Linear guideway
- Vertical Slideway
- Linear guideway
- Mișcare transversală
- Servo control
- Avans vertical
- Servo control
- Vertical/Horizontal rotating head
- Servo control
- Rotary Table
- Hydrostatic+Servo control
- Rază maximă de rectificare (orizontal)
- 350 mm
- Rază maximă de rectificare (vertical)
- 420 mm
- Înălțime centru arbore față de masă (orizontal)
- 560 mm
- Înălțime disc față de masă (vertical)
- 435 mm
- Diametru masă
- 600 mm
- Viteză maximă
- 10-100 r.p.m.
- Motor masă
- 2kW Table motor
- Avans transversal continuu
- 50-2000 mm/min
- MPG per revolution
- 0.1mm x1/x5/x10 MPG per revolution
- MPG per division
- 0.001mm x1/x5/x10 MPG per division
- Deplasare rapidă aprox.
- 400 mm/min
- Dimensiune disc (Ø ext. × lățime × Ø int.)
- 300x50x127 mm
- Turație arbore (50/60Hz)
- 3000 r.p.m.
- Cap arbore rectificare V/H cu motor integrat
- 5HP/2P V/H Grinding spindle head with built-in motor
- Servomotor transversal
- 1kW Cross servo motor
- Servomotor vertical
- 3kW Vertical servo motor
- Motor axă B vertical/orizontal
- 1kW Vertical / Horizontal B-axis motor
- Greutate netă
- ≒5600 kg
- Greutate brută
- ≒6300 kg
- Dimensiuni (L × l × H)
- 2.13x2.68x2.51 m
