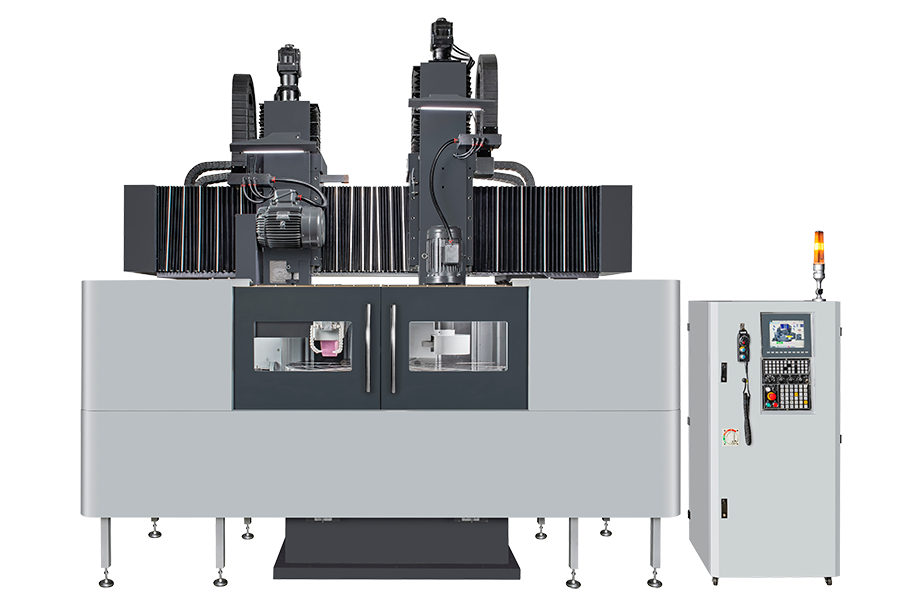

Proth · Rectificatoare portal cu masă rotativă
PSRP-1200S
Rectificator PROTH cu zonă de lucru 1300 mm.
Specificații tehnice
- Serie sursă
- PSRP-1000S / PSRP-1200S / PSRP-1500S
- Tip control
- AHR / manual-hidraulic
- Ghidaje transversale
- Double Vee Ways
- Mișcare transversală
- Servo Control
- Avans vertical
- Rapid Up/Down
- Auto Down Feed
- Standard
- Rotary Table
- Bearings/Hydrostatic
- Rază maximă de rectificare
- 700 mm
- Diametru rectificare verticală
- φ200~φ1200 mm
- Înălțime centru arbore față de masă
- 900(1100) mm
- Înălțime max. masă–disc standard
- 645 mm
- Diametru masă
- 1300 mm
- Viteză maximă
- 60 r.p.m.
- Motor masă
- 3.75kW/5HP Table motor
- Avans transversal continuu
- 2000 mm/min
- Avans manual per rotație
- 10 mm
- Avans manual per diviziune
- 0.05 mm
- Deplasare rapidă aprox. (opțional)
- 400 mm/min
- Avans MPG per rotație
- 0.1mm x1/x5/x10 MPG feed per revolution
- Avans MPG per diviziune
- 0.001mm x1/x5/x10 MPG feed per divison
- Dimensiune disc (Ø ext. × lățime × Ø int.)
- 510x100x203.2 mm
- Turație arbore (50/60Hz)
- 1150 r.p.m.
- Motor arbore
- 11(15)kW/15(20)HP Spindle motor
- Motor arbore cap vertical
- 7.5KW/10HP Vertical head spindle motor
- Greutate netă
- 16000 kg
- Greutate brută
- 18000 kg
- Dimensiuni (L × l × H)
- 3x4.2x3.8 m
